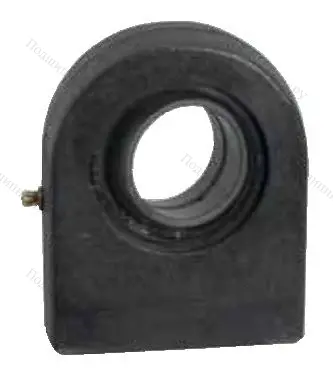

Шарнирный наконечник TPNCE 763 ISB
Модель отличается небольшим размером и весом, не имеет резьбового монтажного стержня и устанавливается при помощи прямоугольной основы методом сварки стального корпуса изделия с днищем или штоком гидроцилиндра. Установочное гнездо наконечника специальными кольцами удерживает шарнирный подшипник скольжения с высотой и шириной B(H):63мм из подшипниковой стали. В узлах, диаметр которых не превышает 300 мм, наружная шина обладает разломом по оси, что позволяет ставить на место внутреннее кольцо.
Какими характеристиками обладает Шарнирный наконечник TPNCE763 ISB?
- До сборки шины устройства обтачиваются и проходят термическую обработку, после чего выравниваются.
- Поверхность трения фосфатируется перед нанесением тонкой пленки двусернистого молибдена.
- Конструкция обслуживаемая посредству штуцера (масленки).
- Эксплуатируется в гидроцилиндрах.
Ищете Шарнирный наконечник TPNCE763 ISB c внутренним диаметром от d - 63мм до 150мм и наружным от D - 90мм до 225мм? Наши консультанты помогут вам!
C1, мм | 50 |
d1 | 71,5 |
dk | 80 |
I4 | 178 |
Динамическая нагрузка C, kН | 248 |
Статическая нагрузка C0, kН | 570 |
Вес, кг | 9.3 |
B, мм | 63 |
d, мм | 63 |
D, мм | 90 |
d2, мм | 145 |
h2, мм | 107 |
r1 | 1 |
Угол поворота (градусы) | 4 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
63 |
Внешний диаметр D
|
90 |
Внутренний диаметр d
|
63 |
Размер
|
63x90x63 |
Вес, кг
|
9.3 |
Модель
|
TPNCE763ISB |
EAN
|
WO0I20D0HS |
