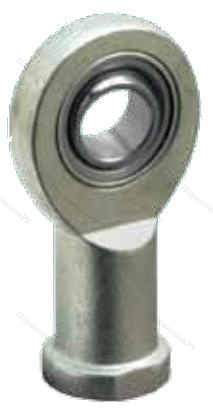

Шарнирный наконечник SIL 15C ISB
Необслуживаемый наконечник относится к типу «Е» и представляя собой кованый, шихтованный корпус из оцинкованной стали, без усиливающей пластины, снабженный посадочным гнездом для тела скольжения. Цапфа оснащена внутренней резьбой и соединена с наружной шиной. Иногда в комплект входят двусторонние синтетические каучуковые прокладки, укрепленные металлом.
Каковы особенности и предназначение Шарнирный наконечник SIL15C ISB?
- В роли смазочного материала выступает тканевая PTFE-прокладка между слоями внутри подшипникас шириной и высотой - B(H):12мм: сталью и спекающейся бронзой.
- Узел способен воспринимать нагрузки как в динамике, так и в статике, одновременно производя движение в трех плоскостях.
- Деталь создана для эксплуатации в условиях перманентных односторонних нагрузок существенной силы при небольших вращательных движениях.
Сегодня вы можете выгодно заказать Шарнирный наконечник SIL15C ISB с наружным диаметром от D - 26мм до 125мм и внутренним диаметром от d - 15мм до 50мм в нашем магазине!
Вид резьбы | внутренняя (левая резьба) |
C1, мм | 10 |
h1, мм | 61 |
W, мм | 21 |
d1 | 18,4 |
d4 | 20 |
d5 | 24 |
dk | 22 |
I3 | 30 |
I4 | 81 |
I5 | 8 |
I7 | 20 |
Динамическая нагрузка C, kН | 17.6 |
Статическая нагрузка C0, kН | 36 |
Вес, кг | 0.18 |
Альтернативная маркировка SKF | SIL15C |
Альтернативная маркировка FAG | GIL15UK |
Альтернативная маркировка FLURO | EIL15D |
Альтернативная маркировка INA | GIL15UK |
B, мм | 12 |
d, мм | 15 |
D, мм | 26 |
d2, мм | 40 |
r1 | 0.3 |
G (резьба) | M14x2 |
Угол поворота (градусы) | 8 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
12 |
Внешний диаметр D
|
26 |
Внутренний диаметр d
|
15 |
Размер
|
15x26x12 |
Вес, кг
|
0.18 |
Модель
|
SIL15CISB |
EAN
|
922B68HRUG |
